我公司對一種S型彎頭模具設計頗具心得，發出來和大家共享。

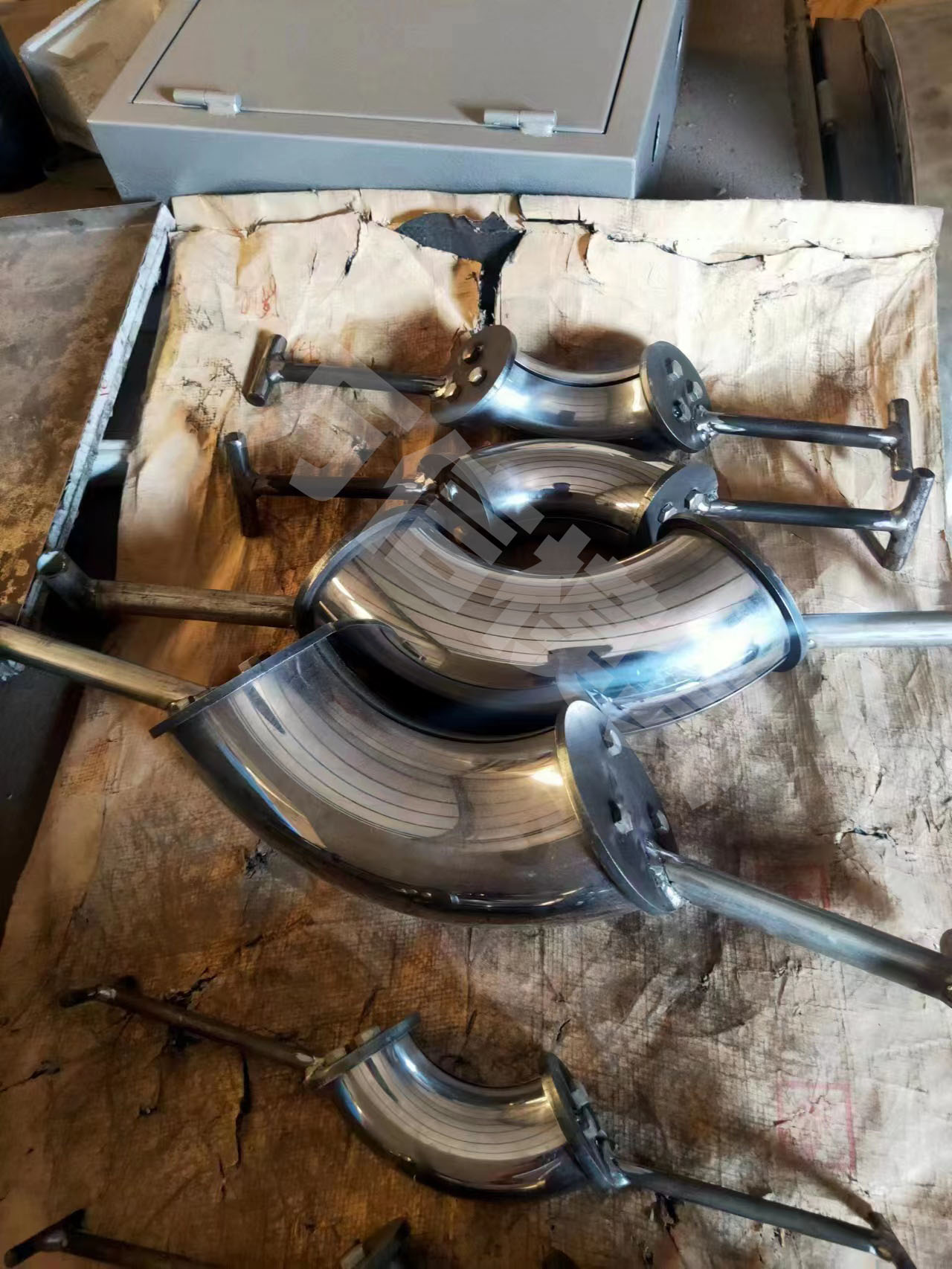

此種S型彎頭模具的結構，主要包括動模固定板，其固定在動模固定板側面的油缸及動模固定板上的動模板，在此動模板上我們設置了一對第二滑塊，而且第二滑塊內配合第一滑塊，同時在第一滑塊內配合設置滑塊芯子，在動模板上至少設計了兩個轉軸，同時第二滑塊分別與對應的轉軸轉動連接。

我們設置了兩個油缸，油缸的末端分別固定設置連動軸，在連動軸上設有一個連桿，連桿的一端與連動軸轉動連接，而另一端與對應的第二滑塊轉動連接。此新型的優點有，該彎頭模具結構中第二滑塊通過油缸帶動轉動軸，再由轉動軸帶動連桿，從而第二滑塊實現轉動，且第一滑塊可以相對第二滑塊移動，使得抽芯更加靈活，可以用于不同結構管件的模具。
