      DSCP系列碳化硅陶瓷渣漿泵是單級、臥式、懸臂式、雙殼結構的離心泵,亦可稱為重型渣漿泵。該型泵體積較大并配重型托架,適用于輸送強磨蝕,高濃度渣漿或低濃度、高揚程漿液,在泵的最大允許工作壓力范圍內,可以多級串連使用。廣泛應用于冶金、礦山、疏浚、煤炭、電廠、建材等工業部門。


產品詳情介紹


1、產品概述

DSCP系列碳化硅陶瓷渣漿泵是單級、臥式、懸臂式、雙殼結構的離心泵,亦可稱為重型渣漿泵。該型泵體積較大并配重型托架,適用于輸送強磨蝕,高濃度渣漿或低濃度、高揚程漿液,在泵的最大允許工作壓力范圍內,可以多級串連使用。廣泛應用于冶金、礦山、疏浚、煤炭、電廠、建材等工業部門。

2、結構及材質:

2.1、整體結構:采用模塊化設計、標準化程度高、適應性強、應用廣泛。

2.2、雙泵殼結構:泵體與泵蓋(承壓層)內裝有可更換的過流部件(耐磨耐腐層),過流部件為:葉輪、前護板、護套、后護板。

2.3、主要部件的材質:泵體與泵蓋采用高強度的QT500-7;過流部件(葉輪、前護板、護套、后護板)材質為高溫燒結碳化硅陶瓷,具有耐磨耐腐性,使用壽命是高鉻合金及不銹鋼的3到10倍。

2.4、過流部件的結構:過流部件均為不可分離的雙層結構,金屬(鎧甲或骨架)與高溫燒結碳化硅陶瓷緊密結合。不與漿液接觸部分(鎧甲或骨架)為高強度金屬材料,具有承壓保護作用,承壓能力大于1MPa;與漿液接觸部分(耐磨耐腐層)為高溫燒結碳化硅陶瓷,具有耐磨、耐腐蝕、抗沖擊的作用。

2.5、產品的通用性:DSCP系列泵與AH系列渣漿泵的安裝外形尺寸完全一樣;過流部件(葉輪、前護板、護套、后護板)與AH系列渣漿泵的過流部件完全通用,可相互互換。

2.6、多種軸承組件:水平中開稀油潤滑結構、筒式油脂潤滑結構、筒式稀油潤滑結構、懸架式大功率低轉速結構;泵軸采用干式結構與漿液不接觸??筛鶕?jù)工作環境及客戶需求選擇。

2.7、密封形式:機械密封、填料密封、副葉輪動力密封。

2.8、傳動形式:泵軸與葉輪采用螺紋連接,防止脫落。泵與電機采用多種傳動方式:聯軸器直連傳動、皮帶傳動(ZV、CV、CR、CL)、減速箱傳動、耦合器傳動等。

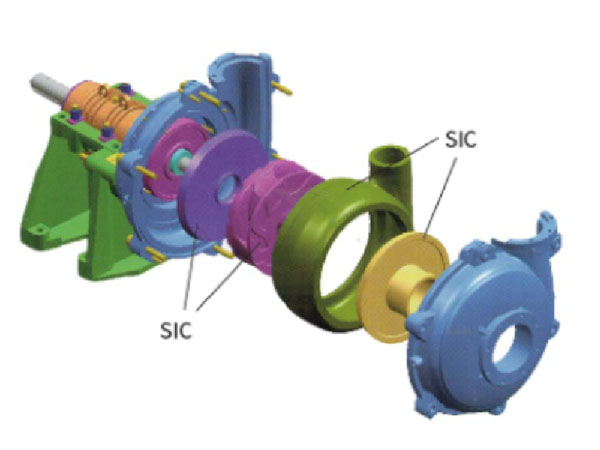

3、結構示意圖



 structure-decomposition-diagram



序號

配件名稱

材質

備注

1

泵蓋

QT500-7

根據工作環境,鎧甲與骨架可采用不銹鋼材質

2

前護板

QT500-7(鎧甲)7+HT SiC(耐磨耐腐層)

3

葉輪

A3(骨架)+HT SiC(耐磨耐腐層)

4

護套

QT500-7(鎧甲)7+HT SiC(耐磨耐腐層)

5

后護板

Cr26(鎧甲)7+HT SiC(耐磨耐腐層)

6

泵體

QT500-7

7

副葉輪

 Cr26

8

軸套

 3Cr13+SiC

9

減壓蓋

QT500-7(鎧甲)7+HT SiC(耐磨耐腐層)
